LD平台 LCM100 微型圆柱型拉LD平台（中国）

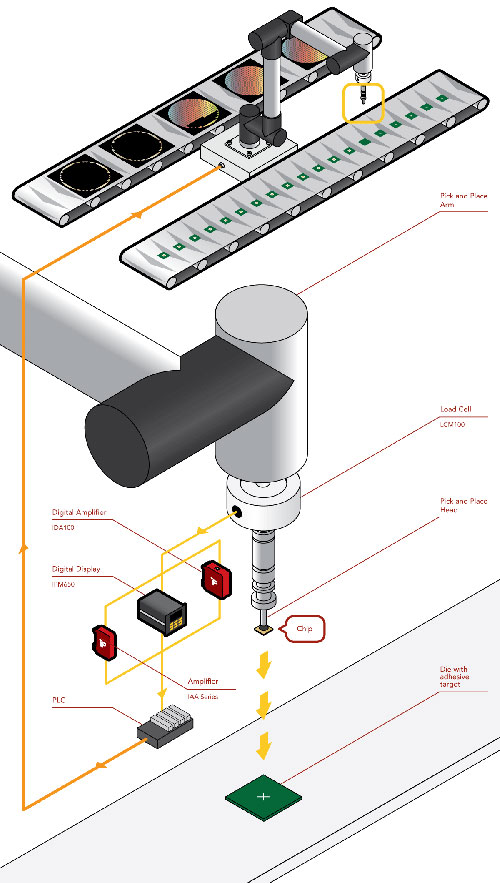

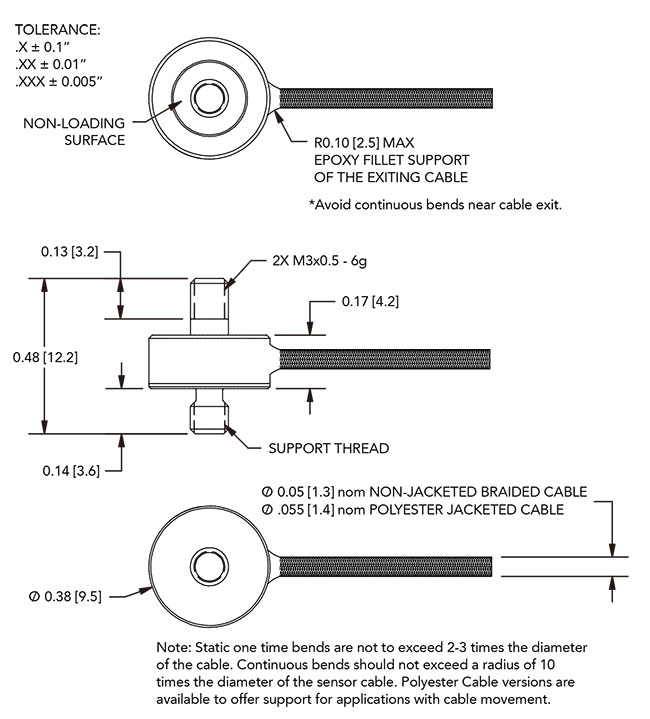

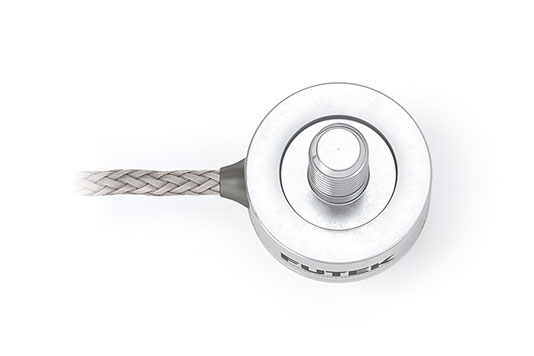

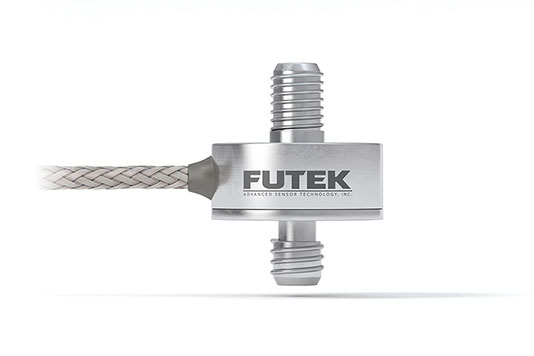

微型杆端传感器LCM100是LD平台产品目录中最小的直列外螺纹解决方案。该微型隔膜解决方案直径仅为0.38英寸（9.5毫米），最小间隙高度为0.17英寸（4.2毫米），采用多功能M3外螺纹安装装置。它在拉伸和压缩载荷下都能提供超快响应，容量范围为2.2至25磅（1至11千克）。 LCM100微型称重传感器特别适用于具有尺寸限制的在线应用，如外科机器人，因为它为组件增加了最小的外径或高度。该型号提供两种电缆类型，一种是非护套编织电缆，设计用于一次性静态安装，另一种是护套电缆，设计为重复弯曲循环。也可以修改此模型以适应OEM应用。LD平台应要求在DFM/DFX阶段提供应用和工程资源。

高速、低偏转微型称重传感器 最小安装间隙 外径0.38“[9.5 mm] 17-4 PH不锈钢结构 用于拉伸和压缩 利用金属箔应变仪技术 RoHS 2015/863/EU

量程	9.8,22.2,44.5,111.2 N
非线性	±0.5% of RO
迟滞性	±0.5% of RO
不可重复性	±0.1% of RO
额定输出	2 mV/V
激励	7（VDC or VAC）
桥路电阻	350 Ohm nom
绝缘电阻	≥500 MOhm @ 50 VDC
电缆	#34 AWG 4芯屏蔽电缆，1.5米长
重量	8.5 g
过载保护	150% of RO
材质	不锈钢
防护等级	IP64,IP65
操作温度	-51 to +93 ℃
补偿温度	16 to +71 ℃
温度漂移零点	0.036% of RO/℃
温度漂移范围	0.036% of Load/℃
标定电压	5 VDC
