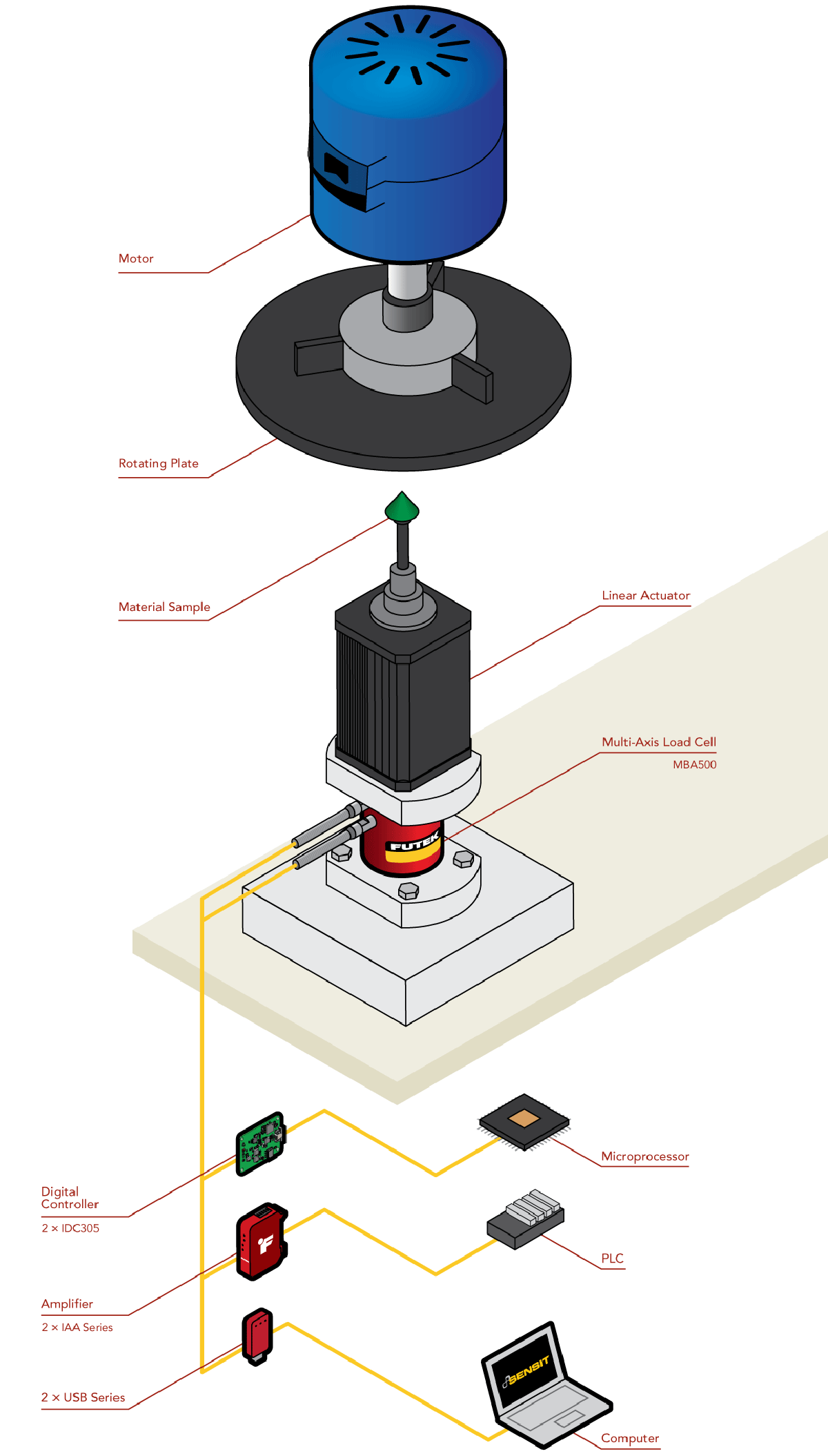

圆盘摩擦测量装置

1、测试样品附着在MBA500多轴力传感器上与线性制动器配对。

2、电机转动圆盘至特定转速。

3、线性制动器将样品压入纺车。

4、MBA500 力传感器捕获施加的压力和样品接触阀瓣所产生的扭矩。

5、MBA500 力传感器输出由一对 USB220高分辨率 USB 采集方案捕获。

6、来自 USB220 的数据用我们的 SENSIT软件记录在 PC 上。

7、对于与微处理器的直接连接，IDC305数字控制器可用于通过SPI 发送扭矩及压力数据。

8、此外，IAA 系列放大器可以为 PLC 或DAQ 提供放大模拟电压或电流信号。

产品使用

1只MBA500扭矩和压力双轴传感器，搭配仪表 (USB220采集模块, IDC305数字控制器, IAA系列放大器）。
