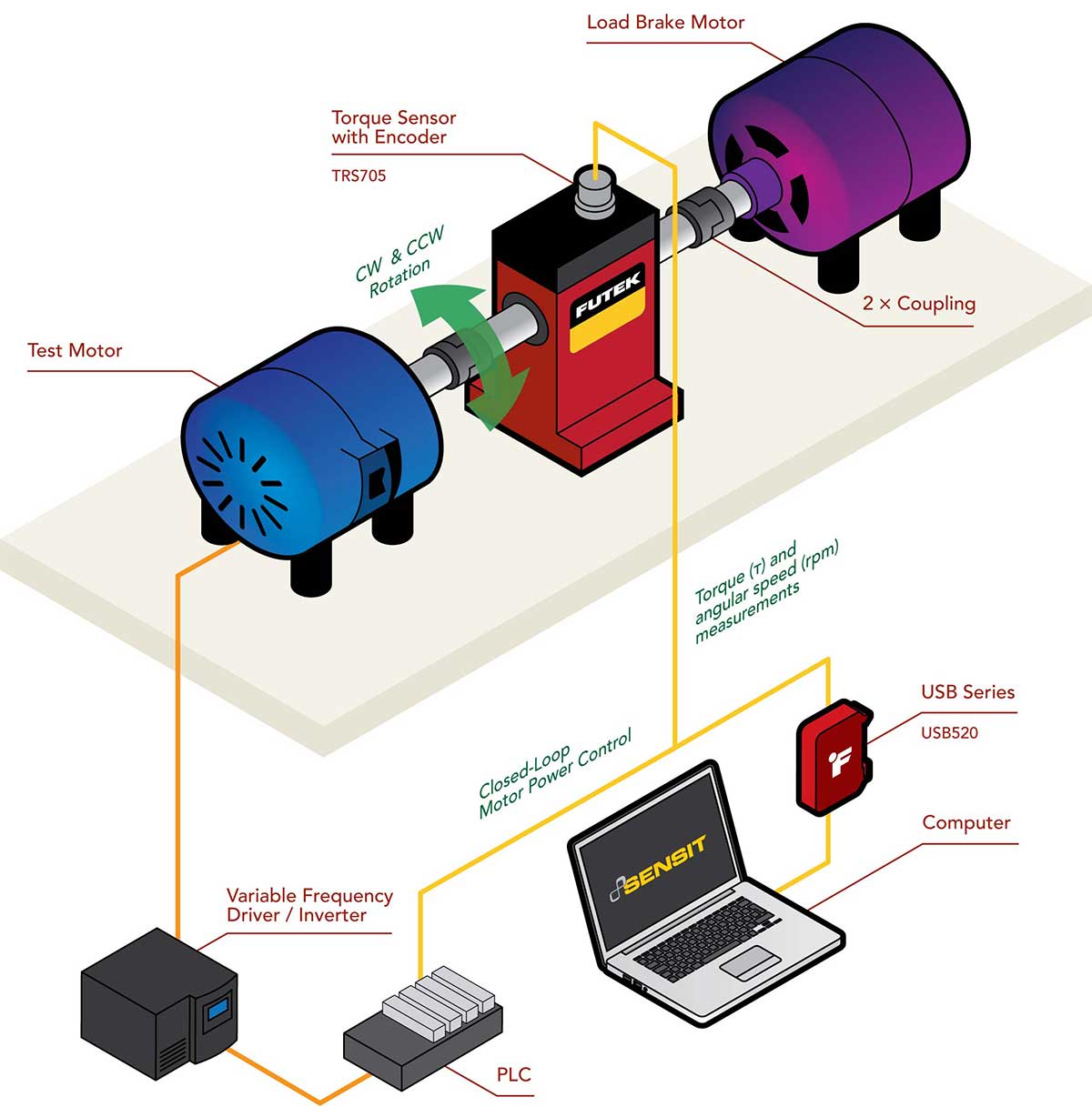

齿槽转矩测量

1、首先，选择适合电机预期齿槽转矩范围的扭矩传感器，选择能够测量应用中可能遇到的全范围齿槽转矩的扭矩传感器非常重要。TRS705内置编码器，能够测量从 1 N.m 到 1000 N.m 的扭矩范围。

2、安装扭矩传感器后，连接放大器或信号调节器以处理扭矩传感器输出以及编码器信号，编码器用于测量轴的旋转，并为扭矩测量提供参考。

3、将信号调理器连接到能够记录和分析扭矩和旋转数据的数据采集系统或其他设备，这可能涉及使用合适的接口（如 USB）将传感器和编码器连接到计算机或其他设备。

4、USB520 是需要测量旋转扭矩和编码器读数（如角度和速度）的系统的理想信号调理器解决方案，其紧凑而坚固的设计也使USB520适合此类工业应用，USB520输出可以与PLC / VFD解决方案集成。

5、将LD平台的SENSIT™测试和测量软件应用于该测试平台，将使操作员能够实时图形和数据记录结果。

产品使用

TRS705动态扭矩传感器；USB520动态扭力USB采集模块
