铰链疲劳测试

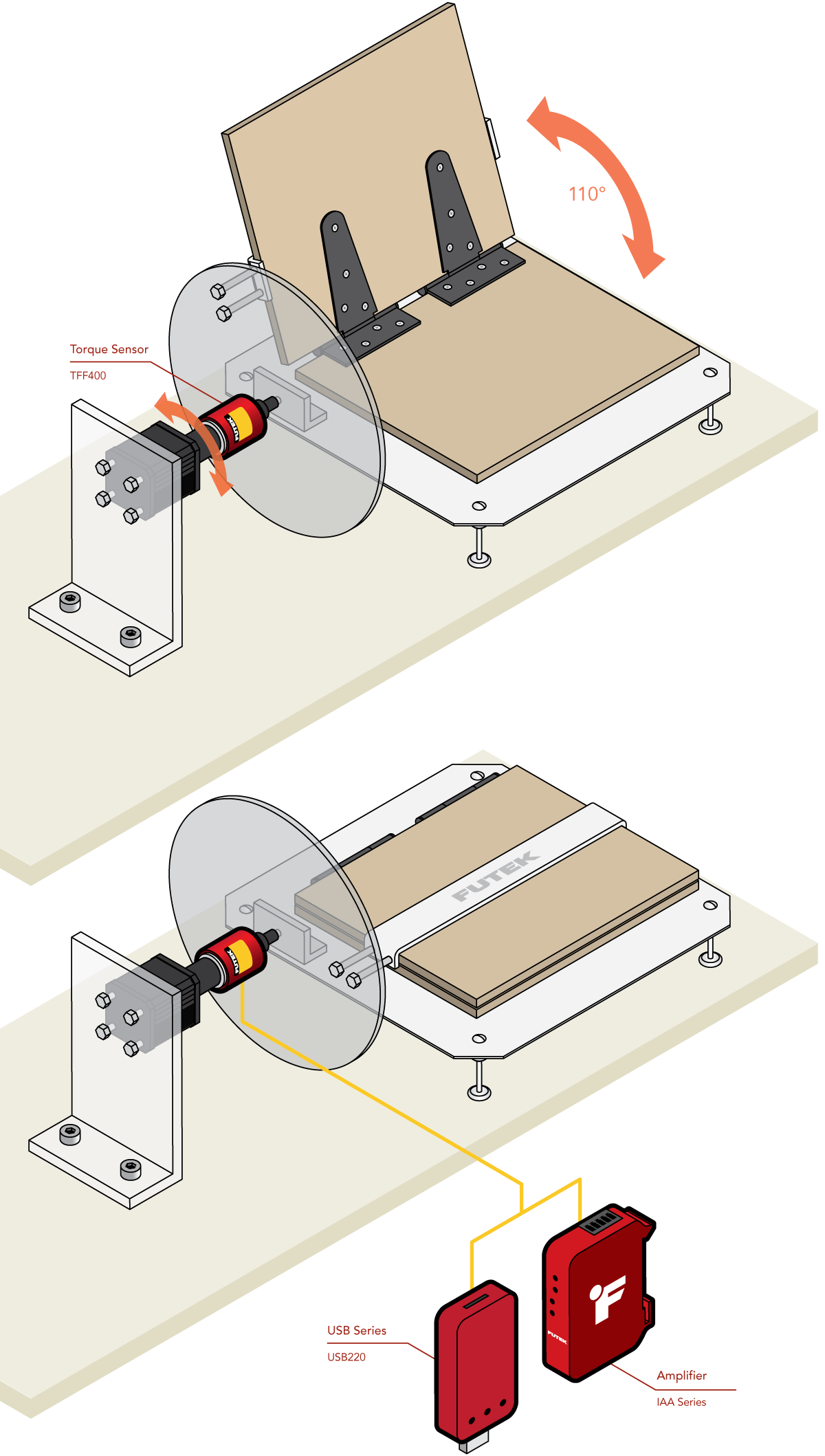

1、TFF400扭矩传感器安装在电机驱动的自动循环系统中。

2、TFF400 是一个反作用力扭矩传感器，如果整体旋转小于 360 度，您可以避免电缆缠绕传感器的风险。

3、然后，TFF400 被安装到一个轮毂上。电机的转动将使被测试的铰链能够开启和关闭。

4、然后 TFF400 将记录打开和关闭铰链所需的扭矩。

5、如果电机设置在制动模式，扭矩传感器将能够测量扭矩弹簧阻力和扭转刚度。

6、配对使用 USB220 数据采集模块可以将测试结果输出到PC上进行数据捕获和分析。

7、此外，与 USB520 配对的 TRS605 将允许记录旋转角度数据，从而研究扭矩与铰链角度。

产品使用

LD平台的TFF400静态扭矩传感器，搭配仪器（USB220采集模块，IAA系列放大器）。为了更深入地分析铰链性能，可以使用一个内置编码器的旋转扭矩传感器TRS605和一个USB520。
