通用的踝关节假肢

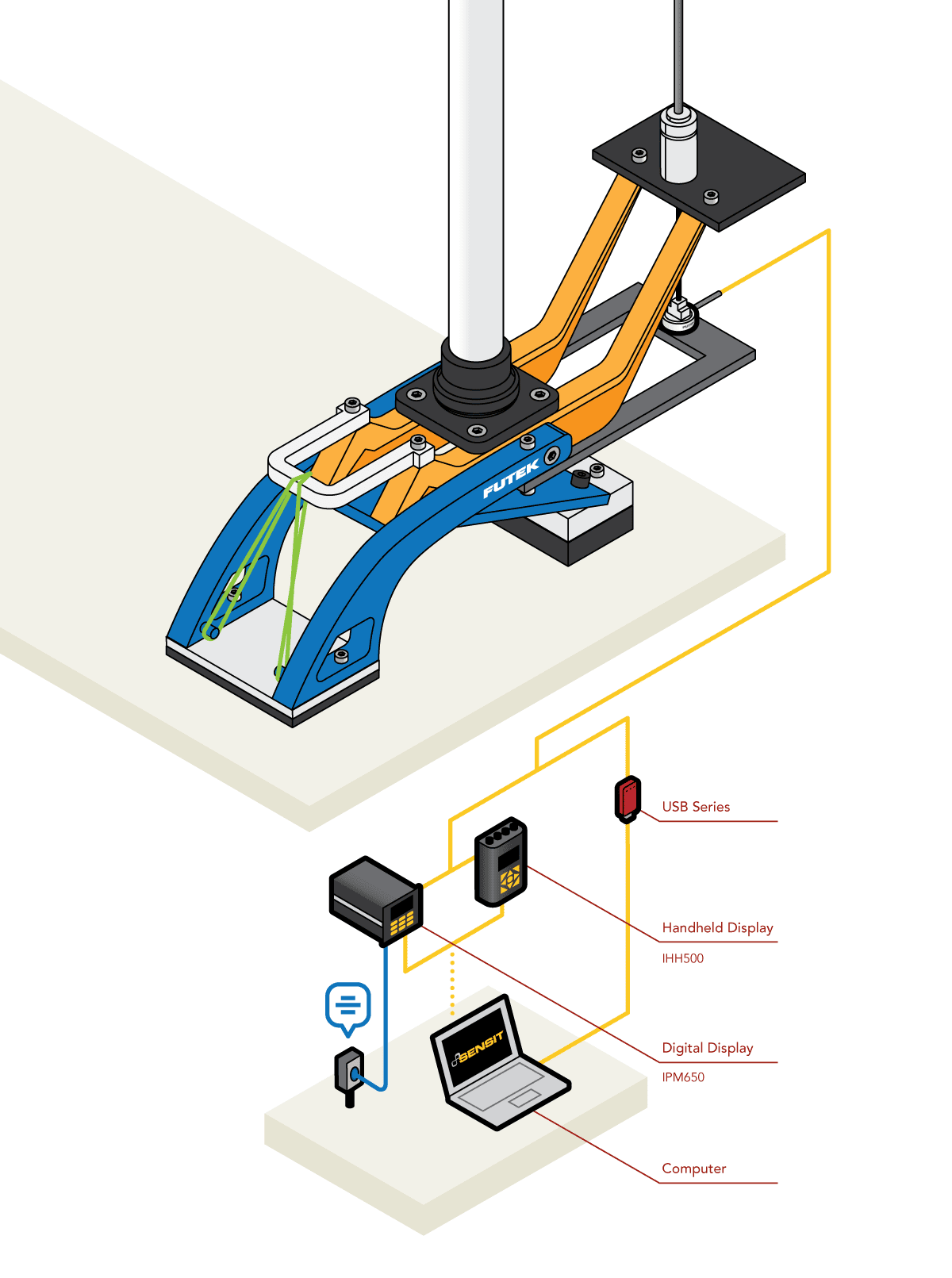

1、LCM200 的一端连接到控制线，控制线连接到伺服驱动的电缆执行器。

2、LCM200 的另一端安装在假肢的鞋跟处。

3、行走时，缆绳会拉着假体的脚跟，模拟由跟腱在行走时产生的力矩。

4、LCM200 测量的力值显示在 IPM650 面板式显示仪表或 IHH500 便携式显示仪表上,或使用USB220高分辨率数据采集模块通过SENSIT™软件显示在电脑上。

5、这些仪器通过 USB 2.0 连接到 PC 上，驱动伺服电机，关闭控制回路，让系统主动适应个人的步态。

6、IDA100 可以提供高速、放大的模拟输出给 plc 或其他运动控制器。

产品使用

LCM200在线拉压力测力传感器,搭配IHH500，IPM650，USB数据采集及IDA100放大器。
